　　主要參數：

-          FPGA芯片：Xilinx Zynq XC7Z035-2FFG676I

-          DDR芯片：1GB DDR3

-          FLASH芯片：256Mb QSPI

-          存儲接口：MicroSD

-          網口：10/100/1000M

-          USB接口：USB 3.0

-          通信接口：RS232/RS422/IIC

-          傳感器：溫濕度傳感器

-          用戶接口：GPIO

-          接收LNA 范圍：300 MHz~6 GHz

-          RF數字步進衰減(DSA)范圍：0~ 31.5 dB(1MHz to 4GHz)，步進0.5 dB

-          直通LNA 和DSA 支持輸入輸出范圍：70MHz ~ 6.0 GHz

-          尺寸大小: 140mm*95mm



　　MiniTRX-Z 開發流程

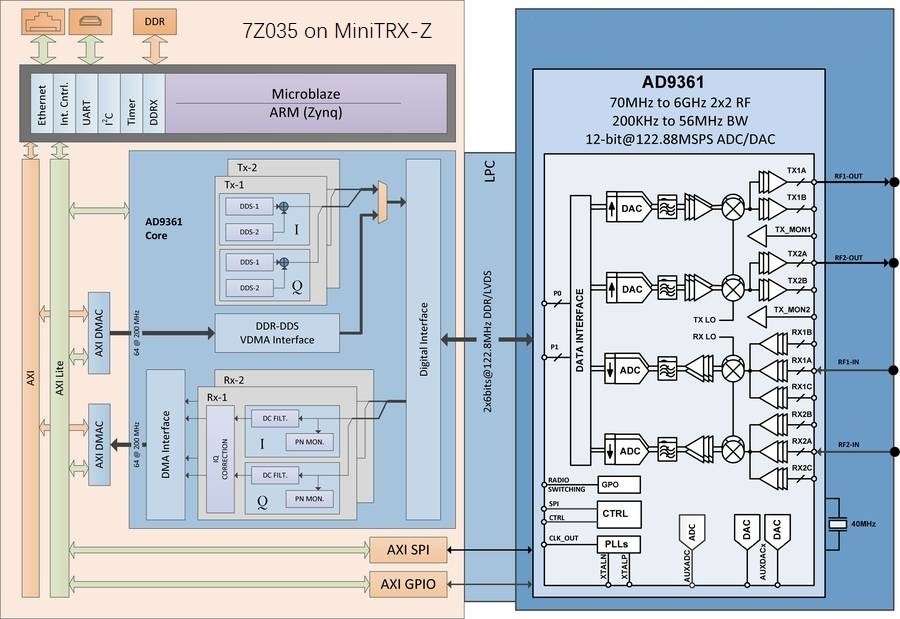

　　開發流程實現了AD9361射頻收發機之間的數據接口，通過該數據接口，基帶信號混合到射頻，實現從發射機到接收機的空中回送。AD9361和Zynq SoC之間的數據路徑和控制信號如下圖所示。

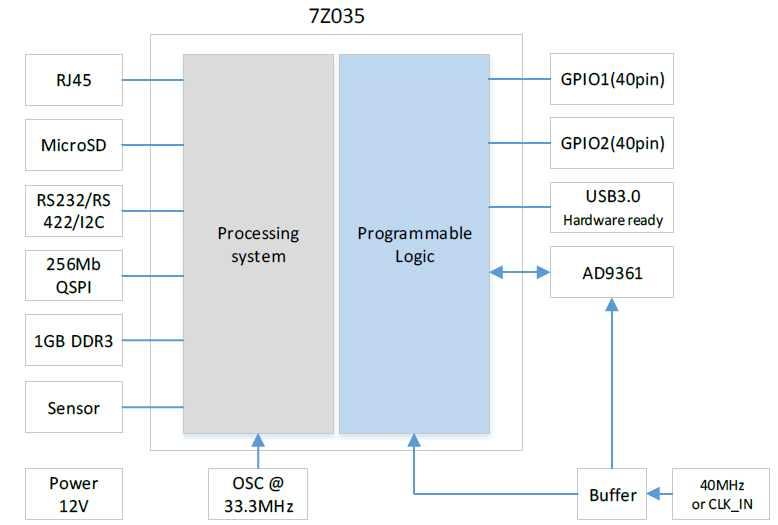

　MiniTRX-Z Interface


(1)     MCX AD9361 RX1
